Вакуумный стол для ЧПУ-станков по металлу, по дереву и других материалов.
Такие устройствадовольно быстро позволяют фиксировать детали при работе с плоскими элементами, особенно если это лазерный или фрезерный ЧПУ-станок. Прижим обеспечивается из-за разрежения, создающегося под заготовкой – общая сила фиксации достигает 1 кг на 1 см2. Некоторые модели обладают способностью фиксации по зонам (достигается включением/выключением особых клапанов на поверхности стола).
Зачем вакуум станку с ЧПУ?
Стол позволяет надежно зафиксировать деталь, не давая режущему инструменты сдвинуть ее – отпадает необходимость закрепления детали привычным способом, например, струбциной. Отлично подойдут вакуумные модели для пластика, композитных материалов, дерева и металла. Также они будут незаменимы для хрупких деталей, так уменьшается риск повреждения заготовки.
Плюсы вакуумных решений:
- Сокращение временных затрат на фиксацию (до 70%).
- Сокращение времени на производство тонких деталей (до 90%).
- Отсутствие вибраций тонких заготовок.
- Возможность крепления немагнитных деталей.
- Высокая скорость обработки и сборки.
- Сильный прижим на 1 см2 поверхности.
Типы вакуумных столов
- Шлицевые. Подойдут для относительно грубой обработки деталей.
- Решетчатые. При их использовании можно осуществлять резку мелких заготовок, притом замысловатой формы.
- Матричные с возможностью зонирования. Будут полезны при высокой степени гибкости в обрабатываемых заготовках, при этом они позволят экономить и электричество.
Шлицевые столы
Популярностью пользуются шлицевые модели с продольными желобками– последние позволяют проникать за пределы габаритов детали режущим инструментов (например, при операции сверления).
Шлицевые столы с пазами в форме буквы Т
Востребованытакие решения, в основном, с Т-образными пазами, которые позволяют помещать в них дополнительный крепеж, зажимы, уголки для монтажа и т. д.

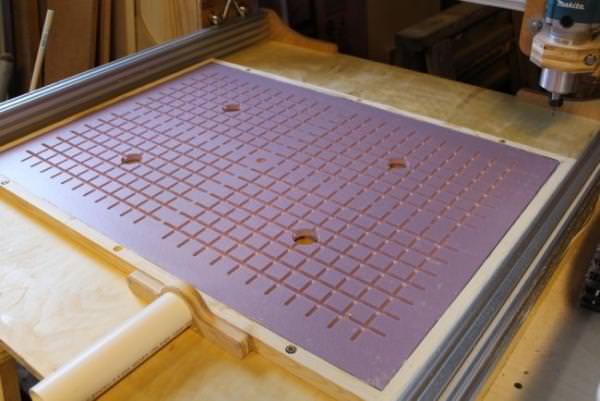

Матричные (решетчатые) столы
Такое решение обладает желобковой сеткой на своей поверхности, поэтому вся мощь стола применятся по отношению даже к крайне малым участкам – контур заготовки вырезается в уплотнительном листе, который закрывает стол. Воздух по впадинам стремится к каждому отверстию, что и формирует наибольший прижим как раз под деталью.
VAC-MAT
Строго говоря, это не совсем стол, а, скорее особое покрытие для решений шлицевого типа. Изготавливается из полимера и представляет собой многоячеистую структуру, обладает сильной фиксацией. Благодаря этому возможно обрабатывать даже неровные детали.
Столы с пористыми вставками
Это также покрытие (например, из металла, созданного методом спекания). Позволяет фиксировать очень тонкие, маленькие или деликатные заготовки.
FLIP-POD
Служат для закрепления тяжелых деталей со сложным рельефом. Включают в себя подвижные присоски, которые распределяются по контуру изделия, не требуя сторонних уплотнителей.
Специфические вакуумные столы
Подобные изделия применяют, например, в авиастроении – специальная зажимная трехмерная плита с рядом сегментов позволяет фиксировать часть фюзеляжа самолета во время выполнения сварки трением.
Вакуумный стол своими силами
Первое, на что нужно обратить внимание – какие детали планируется обрабатывать, и из каких материалов. Нужно найти баланс между размером и силой фиксации на определенные участки. Так, если нужно равномерное распределение усилий прижима, лучше позаботиться о применении пористых прокладок (а само изделие можно изготовить, скажем, из МДФ). С другой стороны, плита МДФ обладает меньшей, нежели металл, жесткостью.
Например, если планируется сделать стол габаритами 450 на 300 мм, где будет вестись обработка пластика или алюминия, его высоту можно ограничить 32 мм, остальные параметры можно задать следующими:
- Расстояние между отверстиями – 10 мм.
- Ширина отверстий – 5 мм.
- Отверстия для крепежа– резьба М6.
- Количество вакуумных камер – 3 шт.
- Запасная толщина – не менее 4 мм.
Сначала нужно обработать верхнюю и нижнюю плиты согласно планируемым размерам. После этого следует обе пластины подогнать друг к другу (если потребуется – обрезать одну из них), далее воткнуть в них шрифты для центровки. После этого соединение обрабатывается герметиком.
