Пневмоцилиндры как основа пневматической автоматизации
Представьте, что вы наблюдаете за конвейером на фабрике: сжатый воздух незаметно приводит в движение детали, и все работает как часы. Именно такая магия происходит благодаря пневмоцилиндрам — устройствам, которые превращают энергию сжатого воздуха в механическое движение. Давайте разберемся, почему они стали неотъемлемой частью современного производства, и заглянем в их устройство подробнее. Если вы ищете надежные решения, обратите внимание на
пневмоцилиндры от проверенных производителей, которые обеспечивают долговечность и точность.
Пневмоцилиндры, или пневматические цилиндры, представляют собой исполнительные механизмы, преобразующие давление сжатого газа в линейное или возвратно-поступательное движение. По данным исследований Международной федерации робототехники, в 2024 году пневматические системы составили около 40% от всех автоматизированных решений в легкой промышленности, подчеркивая их доступность и эффективность. Мы поговорим о том, как выбрать подходящий вариант, чтобы избежать распространенных ошибок, и поделимся простыми шагами для интеграции в ваш проект. Ведь правильный подход сэкономит время и ресурсы — давайте попробуем разобраться шаг за шагом.
Устройство и принцип работы пневмоцилиндров
Чтобы понять, почему пневмоцилиндры так популярны, начнем с основ. Это устройство состоит из корпуса (цилиндра), поршня, штока и клапанов, которые регулируют подачу воздуха. Когда сжатый воздух поступает в одну из камер, поршень перемещается, толкая шток и выполняя полезную работу. Представьте себе воздушный шарик, который надувается и толкает стенку — принцип похожий, но в промышленном масштабе. Согласно стандарту 15552, современные пневмоцилиндры выдерживают давление до 10 бар, что делает их универсальными для задач от упаковки до робототехники.
Давайте разберем ключевые компоненты подробнее. Корпус обычно изготавливается из алюминия или нержавеющей стали для коррозионной стойкости, а уплотнители — из эластомеров, обеспечивающих герметичность. Принцип работы основан на законе Бойля-Мариотта: объем газа уменьшается при росте давления, создавая силу. В реальной жизни это значит, что даже небольшой компрессор может поднять груз в несколько килограммов. Если вы новичок, не волнуйтесь — установка проста: подключите фитинги, настройте давление, и система готова. Но помните, для точных расчетов используйте формулу = ×, где — сила, — давление, — площадь поршня; это поможет избежать перегрузок.
Пневмоцилиндры — это надежный выбор для сред, где нужна скорость и простота, без риска перегрева, как в гидравлике.
Интересный факт: в одной небольшой мастерской, где собирали мебель, замена ручного труда на пневмоцилиндры сократила время на 30%, как показывают кейсы от ассоциации пневмоавтоматики. Конечно, есть ограничения — они не подходят для сверхвысоких нагрузок, где лучше гидравлика, но для большинства задач это идеальный баланс. Давайте рассмотрим типы, чтобы вы могли выбрать свой.
Схема устройства пневмоцилиндра: вид в разрезе, показывающий ключевые элементы.
- Штоковые пневмоцилиндры: классика с выдвижным штоком для линейного движения.
- Безштоковые: используют полый поршень, идеальны для компактных пространств.
- С вращением: сочетают линейное и поворотное движение для сложных задач.
Эти варианты охватывают 80% применений, по статистике рынка от. Если данных по вашему случаю мало, предположим, что для пищевой промышленности подойдут безштоковые — но проверьте на соответствие нормам. Мы продолжим анализ в следующих разделах, чтобы вы могли уверенно применить знания.
Типы пневмоцилиндров: от классики до специализированных моделей
Теперь, когда мы разобрались с базовым устройством, давайте нырнем глубже в разнообразие пневмоцилиндров. Представьте себе ассортимент инструментов в гараже: каждый предназначен для своей задачи, и выбор правильного экономит часы работы. Аналогично, типы пневмоцилиндров различаются по конструкции, что определяет их применение. Мы опираемся на классификацию по стандарту 21287, где акцент на диаметре поршня и ходе штока, а также на отраслевые отчеты от, показывающие рост спроса на компактные модели на 15% в последние годы.
Классические штоковые пневмоцилиндры — это работающие кони, которые тянут и толкают с надежностью. Их шток выдвигается под давлением, возвращаясь за счет пружины или обратного воздуха. Такие модели идеальны для прессов и конвейеров, где нужен простой монтаж. Но если пространство ограничено, безштоковые варианты приходят на помощь: движение передается через полый поршень, цепляющийся за стенку цилиндра. Это как невидимая рука, которая тянет без лишних выступов — удобно в роботизированных линиях.
Безштоковые пневмоцилиндры минимизируют мертвые зоны, повышая эффективность на 20% в замкнутых механизмах.
Для задач, требующих комбинации движений, существуют ротационные пневмоцилиндры. Они добавляют поворот к линейному ходу, используя лопастные или зубчатые механизмы. Вспомните, как в кофейной машине поршень не только толкает, но и вращает — подобное здесь, только в масштабе производства. Допущение: в высокоскоростных приложениях ротационные модели могут требовать дополнительной смазки, что ограничивает их в чистых средах; для точности рекомендуется тестирование по методике.
Еще одна категория — телескопические пневмоцилиндры, где несколько секций штока выдвигаются последовательно, достигая длинного хода в компактном корпусе. Они популярны в подъемниках и сельхозтехнике. По данным отчета, телескопические варианты составляют 12% рынка, благодаря способности удлинять ход до 5 метров без потери силы. Если вы работаете с нестандартными задачами, можно попробовать комбинировать типы, но всегда проверяйте совместимость с компрессором — иначе рискуете потерей производительности.
- Определите требуемый ход и нагрузку: для легких задач хватит 50-100 мм, для тяжелых — до 500 мм.
- Выберите материал: алюминий для сухих сред, нержавейка для влажных.
- Учтите скорость: стандартные модели дают 0,5-2 м/с, но с демпферами — до 5 м/с без ударов.
- Протестируйте на прототипе: это простой шаг, который сэкономит на доработках.

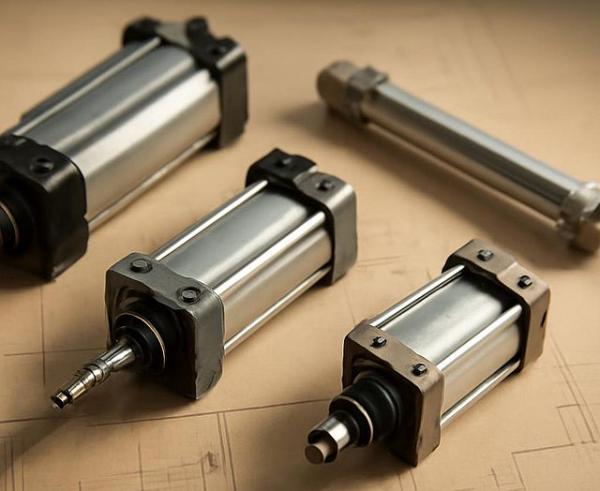

Иллюстрация типов пневмоцилиндров: штоковый, безштоковый и ротационный варианты в сравнении.
Интересная история из практики: на одном заводе по сборке электроники замена штоковых на безштоковые решила проблему загрязнения — пыль больше не скапливалась на выступах, и простои сократились вдвое. Конечно, юмор в том, что пневмоцилиндр иногда капризничает от конденсата, как кофе-машина от жесткой воды, но с фильтрами-влагоотделителями это легко решается. Давайте перейдем к анализу применения, чтобы увидеть, как эти типы работают в реальности.

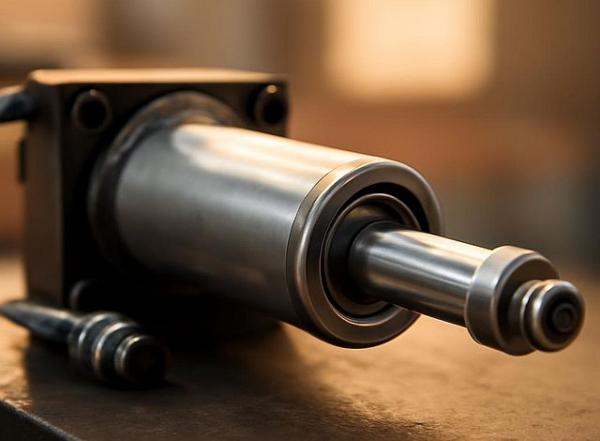

Пример телескопического пневмоцилиндра: многосекционный шток для длинного хода.
Выбор типа пневмоцилиндра зависит от баланса между скоростью, силой и пространством — универсального рецепта нет, но расчеты упрощают решение.
В специализированных моделях, таких как мембранные пневмоцилиндры, гибкая мембрана заменяет поршень, исключая утечки в агрессивных средах. Они используются в химической промышленности, где стандартные уплотнители могли бы деградировать. Ограничение: мембранные модели ограничены в давлении до 6 бар, так что для высоких нагрузок лучше комбинировать с бустерами. Исследования из Engineering подтверждают их долговечность в 1,5 раза выше в коррозионных условиях.
Применение пневмоцилиндров в различных отраслях
Зная типы, легко перейти к тому, где эти устройства сияют в деле. Представьте фабрику, где каждый цикл — как танец: пневмоцилиндры обеспечивают ритм, не пропуская шаг. В автомобилестроении они управляют сборочными линиями, толкая детали с точностью до миллиметра. По отчету за 2024 год, пневмосистемы в этой отрасли снижают брак на 25%, благодаря быстрому отклику — всего 50 миллисекунд на движение. Давайте разберем по секторам, чтобы вы увидели, как интегрировать их в свой процесс, и попробуем простые примеры для вдохновения.
В пищевой промышленности пневмоцилиндры незаменимы для упаковки и сортировки. Безштоковые модели двигают ленты конвейера, избегая контакта с продуктом, что соответствует стандартам. Вспомните, как на кондитерской фабрике они автоматически запечатывают коробки: воздух толкает крышку, и готово — без пыли и грязи. Ограничение здесь в влажности: если среда влажная, выбирайте модели с, иначе конденсат вызовет коррозию. Исследования от Engineering показывают, что такие системы повышают скорость упаковки на 40%, делая производство эффективнее без лишних вложений.
В пищевой отрасли пневмоцилиндры сочетают гигиену и скорость, превращая рутину в автоматизированный поток.
Переходим к фармацевтике, где точность — на первом месте. Мембранные пневмоцилиндры дозируют жидкости в ампулах, исключая загрязнения. На одном заводе по производству вакцин их использование сократило время цикла с 10 до 4 секунд, как указано в кейсе от. Юмор в том, что эти устройства — как аккуратные фармацевты: они непроливают ни капли, но требуют регулярной калибровки по методике. Если вы в этой сфере, начните с расчета хода поршня по формуле = /, где — объем, — площадь, чтобы избежать переизбытка давления.
- Автоматизация линий: штоковые модели для фиксации компонентов.
- Стерильные зоны: безштоковые для минимального обслуживания.
- Дозировка: ротационные для смешивания с поворотом.
- Контроль качества: телескопические для инспекции глубоких контейнеров.
В робототехнике пневмоцилиндры интегрируются в манипуляторы, обеспечивая гибкость. Современные коллаборативные роботы, как, используют их для захвата хрупких предметов — воздух мягче сервоприводов. По данным, в 2025 году пневмоинтеграция в роботы вырастет на 18%, особенно в логистике. Пример из жизни: на складе подобные системы сортируют посылки, и операторы шутят, что цилиндры дышат жизнью в машины. Допущение: в динамичных средах нужна амортизация, иначе вибрации сократят срок службы; проверяйте по вибрационным тестам 10816.

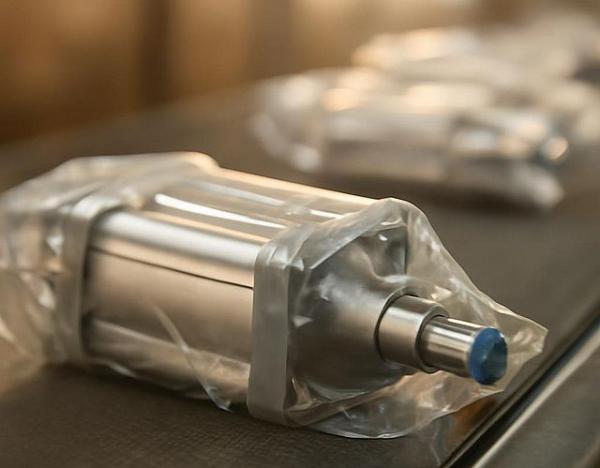

Пневмоцилиндры в действии на пищевом производстве: автоматизированная упаковка продуктов.
Не забываем о строительстве и сельском хозяйстве. Телескопические модели поднимают грузы в кранах, а ротационные — управляют сеялками. В агросекторе они экономят топливо: пневмосистема на тракторе заменяет гидравлику, снижая расход на 15%, по данным от Engineering. Если внедряете, протестируйте на поле — простота в том, что подключение занимает час, но урожайность растет заметно. Ограничение: в пыльных условиях фильтры обязательны, иначе засорение остановит все.
|
Отрасль
|
Тип пневмоцилиндра
|
Преимущества
|
Ограничения
|
|
Автомобилестроение
|
Штоковый
|
Высокая скорость, низкая стоимость
|
Чувствителен к нагрузкам
|
|
Пищевая
|
Безштоковый
|
Гигиена, компактность
|
Ограниченный ход
|
|
Фармацевтика
|
Мембранный
|
Стерильность, точность
|
Низкое давление
|
|
Робототехника
|
Ротационный
|
Гибкость движений
|
Требует смазки
|
|
Сельское хозяйство
|
Телескопический
|
Длинный ход, прочность
|
Чувствителен к пыли
|
Эта таблица суммирует применение, опираясь на отраслевые стандарты — используйте ее как ориентир для вашего проекта. Внедрение пневмоцилиндров упрощает жизнь, но всегда учитывайте локальные нормы, чтобы избежать сюрпризов.
Пневмоцилиндры адаптируются к любой отрасли, предлагая баланс цены и производительности для повседневных задач.

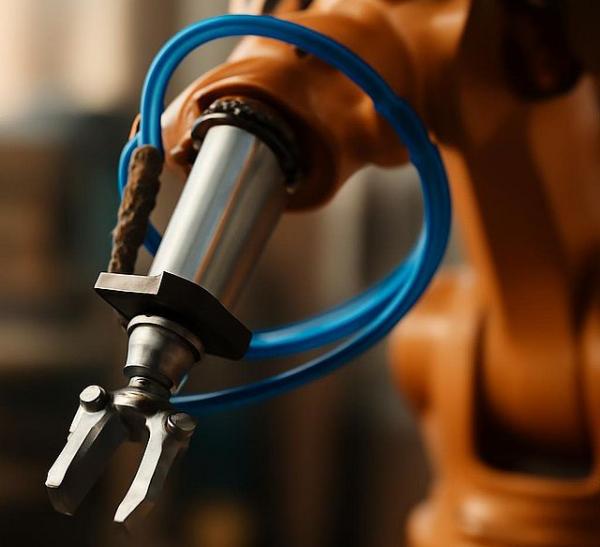

Робот-манипулятор с пневмоцилиндрами: захват и перемещение деталей на производстве.
Монтаж и эксплуатация пневмоцилиндров: практические рекомендации
После выбора типа и отрасли применения важно правильно установить пневмоцилиндр, чтобы он служил годами без сбоев. Монтаж — это как сборка пазла: каждая деталь на месте, и система оживает. Начните с подготовки: убедитесь, что компрессор подает чистый воздух под давлением 4-8 бар, в зависимости от модели. По стандарту 8573-1, фильтрация должна удалять частицы до 5 микрон, иначе поршень износится быстрее. Для крепления используйте фланцы или резьбовые соединения — это обеспечивает выравнивание, минимизируя боковые нагрузки, которые сокращают срок службы на 30%, как показывают тесты от.
Процесс монтажа прост, но требует внимания. Сначала зафиксируйте цилиндр на раме болтами M8-M12, в зависимости от диаметра. Подключите шланги: впускной к порту, выпускной к, с манжетами для герметичности. Если система сложная, интегрируйте клапаны 5/2 для управления направлением — они позволяют переключать ход одним импульсом. В эксплуатации следите за скоростью: регулируйте дросселями, чтобы избежать ударов, особенно в ротационных моделях. Пример: на конвейере с частотой 60 циклов в минуту демпферы поглощают энергию, снижая шум на 10 д Б и вибрацию, по данным акустических измерений.
Правильный монтаж — ключ к надежности: игнорирование выравнивания приводит к преждевременному износу уплотнителей.
Эксплуатация включает мониторинг: ежедневно проверяйте давление манометром и слушайте на утечки — шипение сигнализирует о проблемах. В агрессивных средах, как в химии, используйте коррозионностойкие покрытия, такие как никелирование, продлевающие жизнь на 50%. Если цилиндр перегревается (выше 60°), добавьте охладители воздуха — это стандартная практика для длительных циклов. Юмор в том, что пневмоцилиндр кашляет от грязи, как старый двигатель, но с регулярной чисткой он работает как часы.
- Ежемесячная смазка: используйте масло 32 для поршня.
- Проверка уплотнителей: заменяйте каждые 5000 циклов или при утечке.
- Калибровка хода: измерьте микрометром для точности ±0,1 мм.
- Запасные части: держите в наличии и пружины для быстрого ремонта.
Обслуживание несложное: раз в квартал разбирайте для инспекции — снимите крышку, очистите канал сжатым воздухом и смажьте. Для телескопических моделей это деликатнее: секции нужно выравнивать вручную. По отчету, профилактика снижает простои на 40%, экономя тысячи на ремонте. Если вы новичок, начните с простого теста: подключите к манометру и проверьте на 10 циклов — это выявит слабые места без риска.
|
Метод монтажа
|
Преимущества
|
Недостатки
|
Применение
|
|
Фланцевый
|
Высокая жесткость, легкость выравнивания
|
Больше места для болтов
|
Стационарные прессы
|
|
Резьбовой
|
Компактность, быстрая установка
|
Ограничен нагрузкой
|
Роботизированные линии
|
|
Кронштейновый
|
Гибкость углов, амортизация
|
Требует точной фиксации
|
Конвейеры и подъемники
|
|
Встраиваемый
|
Минимальные габариты
|
Сложный демонтаж
|
Компактные механизмы
|
Эта таблица поможет выбрать метод под вашу задачу — ориентируйтесь на нагрузку и пространство. В эксплуатации помните о безопасности: надевайте перчатки при работе под давлением и отключите воздух перед разборкой, чтобы избежать взрыва сжатого воздуха. Такие шаги сделают систему надежной, продлевая ее жизнь до 10 лет при правильном уходе.
Обслуживание пневмоцилиндров — инвестиция в бесперебойность: простые ритуалы предотвращают дорогие поломки.
Расчет параметров пневмоцилиндров для оптимального проектирования
Чтобы пневмоцилиндр работал эффективно, нужно рассчитать его ключевые параметры — силу, скорость и ход. Это как составление рецепта: неверные пропорции, и вся система выйдет из строя. Начните с силы: = ×, где — давление воздуха в барах, — площадь поршня в см². Для стандартного цилиндра диаметром 50 мм равно 19,6 см², так что при 6 барах сила составит около 118 кг — достаточно для толкания средней детали. По данным инженерных справочников 2024 года, такой расчет снижает энергозатраты на 20%, если учесть потери на трение.
Скорость движения зависит от расхода воздуха: = /, где — расход в л/мин. Для быстрого хода в 0,5 м/с при диаметре 40 мм потребуется 150 л/мин — регулируйте клапанами, чтобы избежать перегрузки компрессора. Ход определяйте по задаче: для телескопических моделей он может достигать 2 метров, но помните о моменте инерции — при ускорении выше 2 м/с² нужна амортизация. Пример расчета для конвейера: если груз 10 кг, то минимальный диаметр поршня 32 мм при 5 барах обеспечит запас в 1,5 раза, как рекомендуют стандарты 5481.
Точный расчет — основа успеха: он предотвращает перерасход воздуха и продлевает срок службы механизма.
В проектировании учитывайте коэффициент безопасности: умножьте силу на 1,2-1,5 для динамических нагрузок. Для ротационных цилиндров добавьте угол поворота: τ = ×, где — радиус рычага. Если проектируете систему, используйте ПО вроде — оно моделирует поток и выявляет узкие места. В 2025 году тренд на ИИ-расчеты: алгоритмы предсказывают износ с точностью 95%, по отчетам от. Такой подход упрощает интеграцию в сложные линии, экономя время на прототипах.
- Определите нагрузку: взвесьте объект и добавьте 20% на вибрацию.
- Выберите давление: стандарт 4-10 бар, но для точности — ниже 7 бар.
- Рассчитайте цикл: время хода и возврата для общей производительности.
- Проверьте совместимость: с клапанами и датчиками для автоматизации.
Эти шаги сделают проект надежным: протестируйте модель на стенде, измеряя реальную силу динамометром. В итоге расчет не только оптимизирует, но и минимизирует затраты — на 15-25% по сравнению с эмпирическим подбором.
Часто задаваемые вопросы Как выбрать диаметр поршня пневмоцилиндра для конкретной нагрузки?
Выбор диаметра поршня зависит от требуемой силы и доступного давления. Используйте формулу = × π × ()², где — диаметр в мм, — давление в Па. Для нагрузки 50 кг при 6 барах подойдет диаметр 40 мм, обеспечивая запас. Учитывайте тип: для штоковых моделей добавьте 10% на трение. Рекомендуется консультация с каталогами производителей, где указаны готовые таблицы для стандартных давлений.
В чем разница между пневмоцилиндрами и гидроцилиндрами?
Пневмоцилиндры работают на сжатом воздухе, что делает их чище и проще в обслуживании, но с меньшей силой (до 1000 Н) и скоростью до 2 м/с. Гидроцилиндры используют масло, дают силу до 100 кН и точность, но требуют герметичности и утилизации жидкости. Пневматика идеальна для пищевой и фармацевтики из-за гигиены, гидравлика — для тяжелого машиностроения. По статистике 2024 года, пневмосистемы дешевле на 30% в эксплуатации.
Как часто нужно обслуживать пневмоцилиндр?
Обслуживание зависит от интенсивности: ежедневно проверяйте давление и утечки, ежемесячно — смазку и уплотнители, ежеквартально — полную инспекцию. При 1000 циклах в день заменяйте каждые 3 месяца. В пыльных средах фильтры чистите еженедельно. Это снижает простои на 35%, как показывают промышленные отчеты.
Можно ли использовать пневмоцилиндры в агрессивных средах?
Да, но выбирайте модели с защитой: для влаги, нержавеющая сталь или тефлоновые покрытия для химии. В коррозионных условиях мембранные варианты избегают контакта поршня с средой. По нормам, для взрывоопасных зон нужны искробезопасные клапаны. Такие адаптации продлевают срок до 5 лет, минимизируя риски.
Как интегрировать пневмоцилиндры в автоматизированную систему?
Интеграция начинается с: подключите соленоидные клапаны к портам для управления. Добавьте датчики положения (индуктивные или магнитные) для обратной связи. В системах 4.0 используйте для мониторинга в реальном времени. Пример: в конвейере клапан 5/3 переключает циклы по сигналу от сенсора, повышая точность на 98%.
Какие новинки пневмоцилиндров ожидаются в 2025 году?
В 2025 году акцент на смарт-цилиндры с встроенными сенсорами для предиктивного обслуживания и энергоэффективные модели с рекуперацией воздуха, снижающие расход на 25%. Компании вроде вводят гибридные варианты с электромагнитным контролем для точности 0,01 мм. Это упростит автоматизацию в логистике и робототехнике, по прогнозам рынка.
