Вопросы о совместимости Cisco 10GBASE X2 и совместимости SFP
Существует общий вопрос о совместимости X2 и Cisco SFP, который всегда задают пользователи в разных случаях.
Более подробные Qs вы можете читать следующим образом:
Q1:
«У меня X2-10GB-LX4 в основном коммутаторе, мне нужно подключить WLC8510, который использует оптику SFP +, есть ли совместимый SFP, который будет работать?»
Q2: Проблема первая:
«У меня есть 6506-E с модулями WS-X6708-10Gig, и я установил на них трансивер X2-10G-LX4 , с другой стороны у меня есть UCS 6120 и установлен SFP-10G-SR. Связь между двумя не возникает, что может быть причиной этого? Расстояние между 2 составляет 10 метров, и я уже пытался изменить кабели ».
Проблема вторая:
«Если я подключу модуль WS-X6708-10Gid с модулем X2-10GB-LR и подключу его к X2-10GB-LR на другом 6506-E , появится ссылка. Это означает, что нет проблем с модулем или ios на коммутаторе. Но если подключить X2-10GB-LX4 на 6506-E и X2-10GB-LX4 с другой стороны, ссылка не появляется. Какой-нибудь вопрос, что может быть причиной? Я уже пытался изменить приемопередатчик. »
Q3:
«Мне нужно подключить два 6506 с X2-10GB-LX4 , они находятся в соседних стойках, поэтому длина патч-корда составляет не более 10 метров. Документация X2-10GB-LX4 неясна о диапазонах SMF, она только отмечает, что
"Еще одна альтернатива коротких расстояний в том же месте-использование однорежимного гибкого кабеля. Насыщения над однорежимным волокном не будет. Пожалуйста, обратите внимание на стандарты 10gbase-LX4 устройств может достигать до 10км по одномодовому волокну в соответствии со стандартом IEEE.”.
Заметки MMF намного яснее, говорят, что я могу использовать OM2 MMF с модными модулями и 5db 1300nm attentuators, также я мог бы использовать OM3 MMF с теми же аттенюаторами, но это конфигурации, которые я бы предпочел избежать.
Могу ли я просто получить патч-код SMF и подключиться к обеим трансиверам? Мне нужно использовать аттенюаторы или что-то еще на такой ссылке?
Q4:
«Мне нужно знать о ситуации, в которой мне нужно соединение между SFP + с X2 . У меня 4849 EF, и я просто поддерживаю SFP +, а у меня есть 6509E, и я не могу найти линейную карту с поддержкой SFP +, и я должен использовать 10G-соединение между ними. Пожалуйста, покажите мне, как я могу подключить это устройство.
Q5: «
На 6500 у меня X2-10GB-LX4 и на 3750-xi есть SFP-10G-LRM =. При подключении оптоволоконного кабеля связь не поднимается. Я ищу аналогичные проблемы, с которыми столкнулся другой ppl, но только одна ссылка я узнал об их несовместимости, но я думаю, что это неверно, поскольку cisco упоминает в листе данных, что они совместимы. Кроме того, я проверил требования к коммутационному шнуру для настройки режима для этого, но он необходим для OM1 и OM2 ... и я использую патч-кабель OM3.
Попытка решить это на пару дней, но все еще борется. дайте мне знать, если вы испытали то же самое или знаете что-нибудь, как оно может работать ».
Q6: «
Возможно ли для 3750e Cisco с Cisco X2-10GB-LX4 связать с Cisco SFP-10G-LRM в 4507R + E. Промежуточное волокно OM3 50 мкм. Переключатели расположены примерно 70Mtr. Или есть какая-то известная проблема, которая помешала бы созданию ссылок ».
... Больше вопросов и проблем часто задают пользователи Cisco. Из приведенных выше вопросов мы заметили, что чем больше советов нам нужно учитывать при подключении различных аппаратных средств и модулей Cisco с
X2-10G-LX4 ?
И теперь в этой статье мы поговорим о совместимости X2 и SFP .

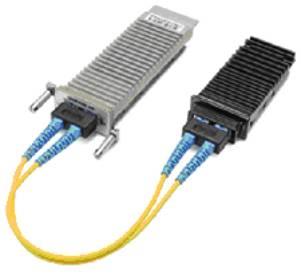

Во-первых, нам нужно знать, кто является модулем Cisco 10G X2. Модули Cisco10GBASE X2 предлагают клиентам широкий выбор возможностей подключения 10 Gigabit Ethernet для центров обработки данных, сетевого шкафа для предприятий и поставщиков транспортных услуг поставщика услуг.
Основные возможности модулей Cisco 10GBASE X2:
- ● Поддержка 10GBASE Ethernet
- ● Устройство ввода / вывода с возможностью горячей замены подключается к порту Ethernet X2 коммутатора или маршрутизатора Cisco для соединения порта с сетью
- ● Обеспечивает гибкость выбора интерфейса
- ● Поддерживает модель «оплата по мере заполнения»
- ● Поддерживает функцию идентификации (ID) качества Cisco, которая позволяет коммутатору или маршрутизатору Cisco определять, сертифицирован ли модуль и тестируется ли Cisco
- ● Имеет оптическую совместимость с соответствующими 10GBASE модулями Xenpak, 10GBASE XFP и 10GBASE SFP + на одном и том же канале
Cisco X2-10GB-CX4: модуль Cisco 10GBASE-CX4 поддерживает длину линии связи до 15 м на кабеле CX4.
Cisco X2-10GB-T: модуль Cisco 10GBASE-T поддерживает длину линии до 100 м на медных кабелях CAT6A или CAT7.
Cisco X2-10GB-LRM: модуль Cisco 10GBASE-LRM поддерживает длину линии 220 м на стандартном многомодовом оптоволоконном волокне (MMF). Чтобы гарантировать соответствие спецификаций волокон FD1, OM1 и OM2, передатчик должен быть подключен через патч-корд для настройки режима. Патч-корд для настройки режима не требуется для приложений на OM3. Дополнительную информацию о требованиях к модулю исправления для режима установки см. По
адресу : http://www.cisco*com/en/US/prod/collateral/modules/ps5455/product_bulletin_c25-530836.html .
Модуль Cisco 10GBASE-LRM также поддерживает длину линии связи 300 м на стандартном одномодовом оптоволокне (SMF, G.652).
Cisco X2-10GB-LX4: модуль Cisco 10GBASE-LX4 поддерживает длину линии связи 300 м по стандарту MMF класса FDDI. Для обеспечения соответствия спецификаций выход передатчика должен быть подключен через патч-корд для настройки режима. Дополнительную информацию о требованиях к модулю исправления для режима установки см. По
адресу : http://www.cisco*com/en/US/prod/collateral/modules/ps5455/product_bulletin_c25-530836.html .
Cisco X2-10GB-SR: модуль Cisco 10GBASE-SR поддерживает длину канала 26 м по стандарту MMF класса FDDI. Используя 2000 МГц * км MMF (OM3), возможно удлинение до 300 м. Используя 4700 МГц * км MMF (OM4), возможна длина линии связи до 400 м.
Cisco X2-10GB-LR: модуль Cisco 10GBASE-LR поддерживает длину линии 10 километров на стандартном одномодовом оптоволокне (SMF, G.652).
Cisco X2-10GB-ER: модуль Cisco 10GBASE-ER поддерживает длину линии связи до 40 километров на стандартном одномодовом оптоволокне (SMF, G.652).
Cisco X2-10GB-ZR: Поддерживает длину линии связи до SMP до 80 км. Этот интерфейс не входит в стандарт 10 Gigabit Ethernet, но построен в соответствии с оптическими спецификациями Cisco.
Технические характеристики
Поддержка платформ: модули Cisco X2 поддерживаются на маршрутизаторах и
коммутаторах Cisco. Для получения дополнительной информации см. Документ Матрица совместимости Cisco Xenpak / X2.
Разъемы и кабели
Разъемы: двойной разъем SC / PC
(-SR, -LR, -LRM, -LX4, -ER, -ZR); Разъем InfiniBand 4x (-CX4); Разъем RJ-45 (-T).
Примечание.
Для оптических модулей X2 поддерживаются только соединения с патч-кордами с разъемами PC или UPC. Патч-корды с разъемами APC не поддерживаются. Все используемые кабели и кабели должны соответствовать стандартам, указанным в разделе стандартов.
