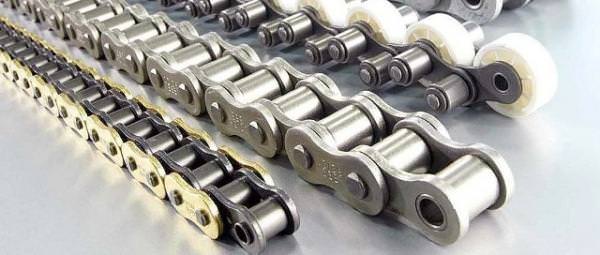

Цепь является приводным механизмом, предназначенным для передачи крутящего момента между валами на некотором расстоянии. Это простая конструкция, отличающаяся высоким КПД. Одной из распространенных разновидностей является роликовая цепь. Это простой, надежный привод.
Роликовые цепи используются для передачи крутящего момента в разных механизмах больше 100 лет. Это привод, который применяется в быту, мелком и крупном промышленном производстве.
Устройство
Роликовые передачи передают механическую энергию совместно со звездочками. Благодаря прокатыванию звеньев по зубцам энергопотери сокращаются. Это обеспечивает высокий КПД роликовых приводов. Цепь состоит из следующих элементов:
- Пластина. Принимает основную нагрузку.
- Ролик. Цилиндрический элемент, перемещающийся между зубьями звездочек. Он принимает нагрузки сжатия и ударного типа.
- Втулка. Служит элементом, принимающим нагрузки от других приводных деталей. Выдерживает удары, давление.
- Валик. Служит вместе с втулкой соединительным элементом для звеньев. Валик принимает сдвигающие, изгибающие и периодически ударные нагрузки.
Цепь состоит из внутренних и внешних звеньев. Приводы бывают одно-, двух-, трех- и четырехрядными. Внутреннее звено образовано 2 пластинами. Их соединяют неподвижные втулки. На эти стержни надеты вращающиеся ролики. Наружное звено образовано 2 пластинами с валиками.
Разновидности
Цепной привод не позволяет передаче проскальзывать в процессе передачи крутящего момента. В промышленном производстве применяют следующие виды роликовых приводов:
- Роликово-втулочные. При их использовании снижается сила трения, поэтому энергопотери минимальные.
- Длиннозвенные. Используются в сельскохозяйственной технике, где не нужно обеспечивать высокую скорость передачи и устойчивость к значительным нагрузкам.
- Зубчатые. Работают практически бесшумно, используются на самых высоких скоростях.
- Повышенной точности. Применяются в приводах, на которые действуют большие нагрузки.
- С изогнутыми пластинами. Цепь становится более пружинистой, повышается стойкость к неравномерным механическим нагрузкам.
Выпускаются цепи для промышленных приводов, передачи специального назначения. Есть изделия для велосипедов, мотоциклов, вариаторов и других механизмов.
Область применения
Роликовые цепи широко используются в машиностроении, при производстве станков, конвейеров, транспортеров, спецтехники. Этот привод подходит для деревообрабатывающей, пищевой, металлургической, сельскохозяйственной и других отраслей.
