Статические и динамические РТИ: виды уплотнений и область применения
Резинотехнические изделия для уплотнения делятся на два принципиальных класса: статические и динамические. Это деление определяет конструкцию детали, материал резиновой смеси и условия эксплуатации. Понимание разницы между классами — основа правильного выбора уплотнений для промышленного оборудования. Подробный каталог таких изделий представлен в разделе
производство резинотехнических изделий, где можно найти решения для самых разных условий работы.
Статические уплотнения работают в неподвижных соединениях: фланцах, крышках, корпусах. Динамические — в узлах с относительным перемещением деталей: вращающихся валах, штоках, поршнях. К каждой группе предъявляются разные требования по прочности, эластичности, износостойкости и допустимому деформированию.
Статические РТИ: назначение и виды
Статические уплотнительные изделия применяются там, где соединяемые детали неподвижны друг относительно друга. Основная задача — обеспечить герметичность стыка при рабочем давлении и температуре на протяжении длительного времени. Статические РТИ испытывают сжимающие нагрузки, но не подвергаются трению или истиранию.
К статическим уплотнительным изделиям относятся прокладки, кольца в неподвижных канавках, фланцевые уплотнители, прокладки из паронита и техпластин, а также профили для разъёмных соединений. Такие детали могут быть формовыми или изготовленными из листовых техпластин методом вырубки или фрезерования.
Для статических уплотнений особое значение имеет точность геометрии и твёрдость материала. Слишком мягкая резина вытекает из канавки под давлением. Слишком жёсткая не обеспечивает необходимого контакта и герметизации. Оптимальная твёрдость по Шору для большинства статических колец — 60–80 единиц.
Основные виды статических уплотнений
В этой категории выделяют несколько типов изделий в зависимости от конструкции соединения.

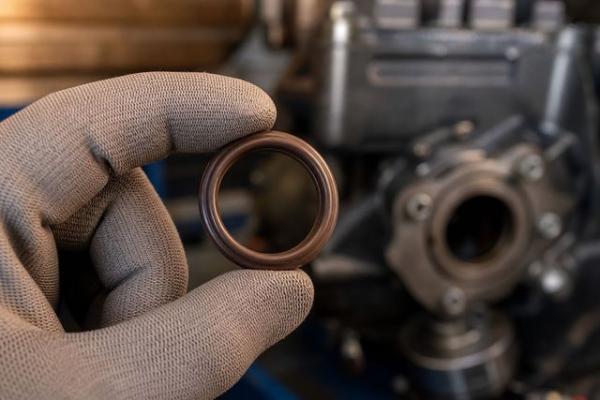

- Кольца круглого сечения (О-ринги) — применяются в неподвижных канавках корпусов, крышек, штуцеров и фитингов трубопроводов.
- Плоские прокладки и фланцевые уплотнения — для герметизации плоских фланцевых соединений трубопроводов и аппаратов.
- Профили и шнуры — используются для герметизации разъёмных корпусов, дверей шкафов, технологических люков и других конструкций.
- Техпластины и листовые прокладки — изготавливаются вырубкой из листа паронита, МБС или других технических резин.
- Сальниковые набивки — применяются в арматуре, клапанах, шпиндельных соединениях.

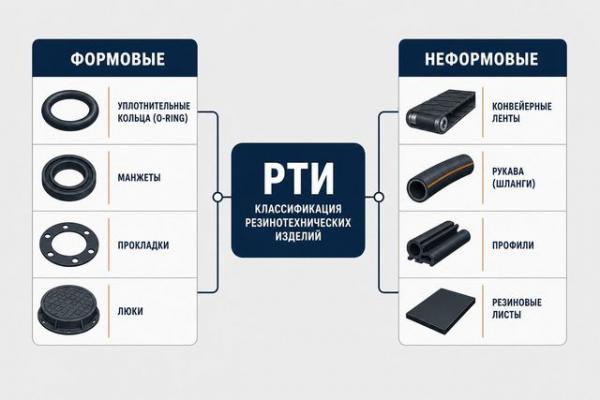

Формовые изделия изготавливают в специальных пресс-формах с точными допусками. Листовые прокладки получают из техпластин методом вырубки. Выбор способа производства зависит от серийности, требований к геометрии и условий эксплуатации.
Динамические РТИ: назначение и принцип работы
Динамические уплотнения работают в условиях относительного перемещения деталей. Они удерживают рабочую среду при движении вала, штока или поршня, одновременно обеспечивая минимальные потери на трение. К динамическим изделиям предъявляются повышенные требования по износостойкости, стойкости к тепловыделению при трении и способности сохранять контактное усилие в течение всего срока службы.
Динамические РТИ испытывают значительно более сложные нагрузки, чем статические. Помимо давления рабочей среды, на них воздействует трение, циклические деформации, вибрации и тепловыделение. Именно поэтому для динамических уплотнений используют специально подобранные резиновые смеси и конструкции, снижающие износ.
Виды динамических уплотнительных РТИ
Динамические уплотнения охватывают несколько конструктивных типов изделий.
|
Тип изделия
|
Вид движения
|
Типичное применение
|
Материал
|
|
Армированные манжеты (радиальные сальники)
|
Вращательное
|
Редукторы, насосы, компрессоры, валы
|
Нитрил, фторкаучук, акрилат
|
|
U-образные и V-образные манжеты
|
Возвратно-поступательное
|
Гидроцилиндры, пневмоцилиндры, штоки
|
Полиуретан, нитрил, PTFE
|
|
Поршневые манжеты
|
Возвратно-поступательное
|
Поршневые компрессоры и цилиндры
|
Полиуретан, нитрил
|
|
Грязесъёмники
|
Возвратно-поступательное
|
Штоки цилиндров, ходовые части спецтехники
|
Полиуретан, нитрил, PTFE
|
|
Торцевые уплотнения (в сборе)
|
Вращательное
|
Насосы, мешалки, компрессоры
|
Нитрил, фторкаучук, EPDM
|
|
Упорные и направляющие кольца
|
Вращательное / поступательное
|
Направление штоков и поршней в цилиндрах
|
PTFE, бронза-PTFE, полиацеталь
|
Каждый конструктивный тип рассчитан на определённый вид движения. Подмена динамического уплотнения статическим и наоборот ведёт к быстрому отказу узла.
Армированные манжеты для вращающихся валов

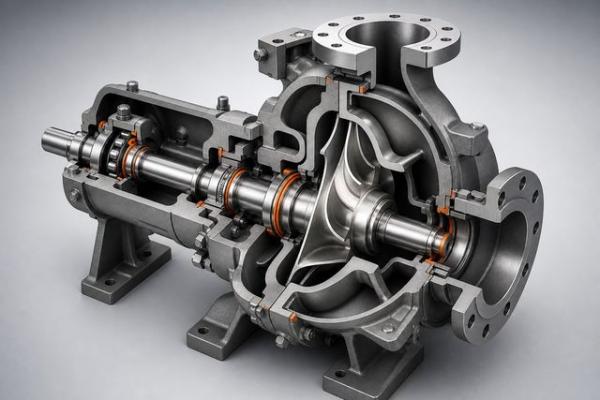

Армированные манжеты — один из наиболее востребованных видов динамических РТИ. Они применяются для уплотнения вращающихся валов в редукторах, насосах, компрессорах и трансмиссиях. Конструкция включает металлическую обойму, рабочую резиновую кромку и пружину, поджимающую кромку к валу.
Материал рабочей кромки выбирается исходя из рабочей среды. Для масляных систем используют нитрил, для агрессивных химических сред и высоких температур — фторкаучук, для пищевого оборудования — силикон. Рабочая поверхность вала под манжетой должна иметь определённую шероховатость и твёрдость, иначе срок службы уплотнения сокращается.
Поршневые и штоковые манжеты
В поршневых компрессорах, гидроцилиндрах и пневмоприводах применяются манжеты для уплотнения поршней и штоков. Они работают в условиях возвратно-поступательного движения при значительных перепадах давления и механических нагрузках. Для таких условий применяют изделия из полиуретана, нитрила и специальных резиновых смесей повышенной твёрдости.
U-образные манжеты обеспечивают надёжное уплотнение при одностороннем давлении. При двустороннем давлении применяют V-образные пакеты или двойные манжеты. Грязесъёмники устанавливают снаружи цилиндра для защиты штока от загрязнения и предотвращения попадания абразивных частиц под рабочую манжету.
Условия применения: как правильно выбрать тип уплотнения
Выбор между статическими и динамическими РТИ определяется характером движения в узле. Если детали неподвижны относительно друг друга — нужно статическое уплотнение. Если есть вращение, поступательное или осциллирующее движение — применяются динамические изделия с соответствующими материалами и конструкцией.
Для ответственного оборудования в нефтегазовой, химической и энергетической отраслях важно учитывать не только тип движения, но и рабочую среду, давление, температуру и требуемый ресурс. Правильно подобранные уплотнительные изделия обеспечивают надёжную работу агрегата без внеплановых остановок и аварийных ситуаций.
