В мире промышленных измерений точность и надежность играют ключевую роль. Среди разнообразия приборов для контроля температуры выделяются устройства, способные работать на расстоянии, не требуя прямого контакта с электроникой. Когда нужно фиксировать показатели в агрессивных средах или на удаленных объектах, манометрический термометр становится оптимальным выбором, обеспечивая стабильные результаты без сложных настроек.
Принцип действия
Манометрические термометры основаны на простой, но эффективной идее: температура влияет на давление вещества в закрытой системе. Когда тепло передается термобаллону — чувствительному элементу, погруженному в измеряемую среду, — давление внутри растет или падает. Это изменение передается по капиллярной трубке к манометру, где стрелка или индикатор показывает соответствующее значение температуры.
Такая система позволяет измерять параметры на дистанции до нескольких десятков метров. Важно, что приборы не зависят от электричества в базовой конфигурации, что делает их устойчивыми к помехам. Однако для точности нужно учитывать атмосферное давление, особенно в газовых моделях.
Типы манометрических термометров
Манометрические термометры делятся на несколько категорий в зависимости от рабочего вещества. Это определяет их диапазон, точность и сферу применения. Вот основные виды:
- Газовые термометры: Заполнены инертным газом, таким как азот или гелий. Подходят для широкого диапазона от -200 до +600 °C. Отличаются линейной зависимостью давления от температуры, но чувствительны к внешнему давлению.
- Жидкостные термометры: Используют жидкости вроде керосина или спирта. Диапазон измерений обычно от -50 до +300 °C. Они стабильны, но могут иметь нелинейную шкалу и требуют защиты от замерзания.
- Паровые (конденсационные) термометры: Работают на насыщенном паре веществ, таких как вода или органические жидкости. Идеальны для температур от 0 до +400 °C. Преимущество — в быстрой реакции, но они ограничены точкой кипения рабочего вещества.
Каждый тип подбирается под конкретные условия: газовые — для экстремальных холодов, паровые — для средних диапазонов с высокой влажностью.
Конструкция и технические характеристики

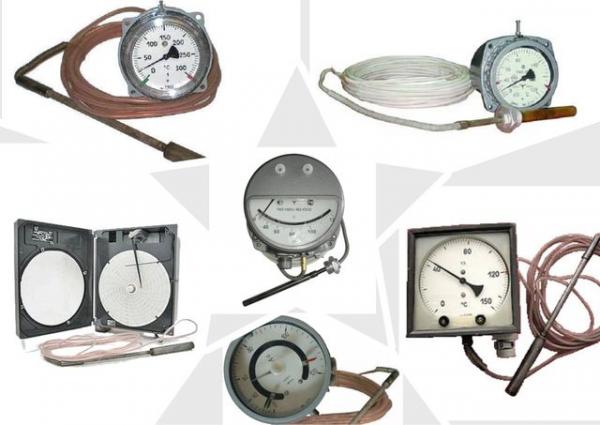

Типичный манометрический термометр состоит из трех основных частей: термобаллона, капилляра и показывающего устройства. Термобаллон — это металлическая емкость, часто из нержавеющей стали, диаметром 10–20 мм и длиной до 500 мм. Он заполнен рабочим веществом и герметично запаян.
Капилляр — тонкая трубка из меди или стали, длиной от 1 до 25 метров, — передает давление к манометру. Манометр обычно представляет собой трубчатую пружину Бурдона, которая разгибается под давлением и двигает стрелку по шкале.
Технические параметры варьируются:
- Диапазон измерений: от -200 до +800 °C в зависимости от типа.
- Класс точности: 1,0–2,5% от шкалы.
- Длина погружения баллона: 100–400 мм.
- Рабочая среда: нейтральные газы, жидкости, пары; давление до 10 МПа.
- Защита: IP54 или выше для корпусов, устойчивость к вибрациям.
Некоторые модели оснащены электроконтактами для сигнализации, что позволяет интегрировать их в системы автоматики.
Сферы применения
Манометрические термометры широко используются в отраслях, где требуется дистанционный контроль без риска для оператора. В нефтехимии они измеряют температуру в резервуарах с горючими жидкостями. В пищевой промышленности — следят за процессами пастеризации и стерилизации.
В энергетике приборы контролируют котлы и турбины, где температура достигает сотен градусов. В HVAC-системах (отопление, вентиляция, кондиционирование) они незаменимы для мониторинга трубопроводов. Даже в лабораторных условиях такие термометры применяют для точных экспериментов с газами.
Преимущество в универсальности: они подходят для агрессивных сред, таких как кислоты или щелочи, если баллон покрыт защитным слоем.
Преимущества и недостатки
Манометрические термометры ценятся за ряд сильных сторон, но имеют и ограничения. Вот ключевые аспекты:
Преимущества:
- Дистанционное измерение без электричества.
- Высокая надежность в harsh условиях: вибрации, влажность, пыль.
- Простота установки и обслуживания.
- Широкий температурный диапазон.
- Низкая инерционность в паровых моделях.
Недостатки:
- Зависимость от длины капилляра: чем длиннее, тем выше погрешность.
- Чувствительность к механическим повреждениям трубки.
- Не подходят для быстрых изменений температуры из-за тепловой инерции.
- Требуют периодической калибровки.
В целом, эти приборы остаются актуальными, несмотря на развитие электронных аналогов, благодаря своей прочности.
Установка и эксплуатация
Правильная установка — залог точных показаний. Термобаллон фиксируют в измеряемой среде на достаточной глубине, чтобы избежать влияния внешней температуры. Капилляр прокладывают без резких изгибов, защищая от повреждений.
Эксплуатация включает регулярные проверки: визуальный осмотр на утечки, калибровку по эталонным термометрам. В сигнализирующих моделях настраивают контакты для оповещений о превышении порогов. Соблюдение этих правил продлевает срок службы до 10–15 лет.
Манометрические термометры продолжают эволюционировать, интегрируясь с современными системами, но их базовый принцип остается постоянным. Они демонстрируют, как простая физика решает сложные задачи в повседневной практике.
