Реинжиниринг промышленного оборудования — это восстановление конструкторской документации и создание аналога машины или узла по готовому образцу. В основе метода лежит
реверсивный инжиниринг, который позволяет получить точные данные об устройстве без обращения к производителю. Статья расскажет, как проходит этот процесс на практике и какие результаты дает предприятиям.
Содержание
- Что такое реинжиниринг оборудования
- Зачем предприятиям реинжиниринг
- Как проходит реинжиниринг на практике: этапы
- Инструменты и технологии обратного проектирования
- Реинжиниринг компрессорного и насосного оборудования
- Реинжиниринг vs ремонт и покупка нового оборудования
- Риски и ограничения метода
- Реальные результаты реинжиниринга на производстве
- Часто задаваемые вопросы
Что такое реинжиниринг оборудования
Реинжиниринг простыми словами — это исследование готового устройства с целью понять принцип его работы и разработать полный комплект технической документации. Инженеры изучают объект, измеряют размеры деталей, анализируют материалы и создают 3D-модель в CAD-программе. На основе модели готовят чертежи, спецификации и технические условия для производства.
Процесс реинжиниринга применяется, когда оригинальные чертежи утрачены, устарели или принадлежат зарубежному производителю, который прекратил поставки. Метод позволяет заменить импортные компоненты отечественными аналогами без потери функциональности оборудования.
Зачем предприятиям реинжиниринг
Промышленные предприятия обращаются к реинжинирингу оборудования по нескольким причинам. Технический прогресс и уход зарубежных поставщиков сделали эту услугу особенно востребованной за последние годы.
- Замена деталей станков и машин, снятых с производства;
- Импортозамещение узлов и агрегатов иностранных производителей;
- Сокращение сроков и затрат на изготовление запчастей;
- Восстановление утраченной конструкторской документации;
- Модернизация оборудования и повышения его характеристик.
Важно! Реинжиниринг помогает понять не только геометрию детали, но и внутренние процессы устройства: принцип работы механизмов, взаимосвязь элементов конструкции и способы их сборки.
Как проходит реинжиниринг на практике: этапы
Процесс реинжиниринга состоит из нескольких последовательных шагов. Каждый этап важен для получения качественного результата и надежной работы будущей детали.
Получение образца и сбор исходных данных
Первый шаг — получение готового изделия или узла, требующего восстановления документации. Специалисты разбирают устройство, если это возможно, и фиксируют расположение каждой детали относительно других элементов конструкции.
Измерение и 3D-сканирование

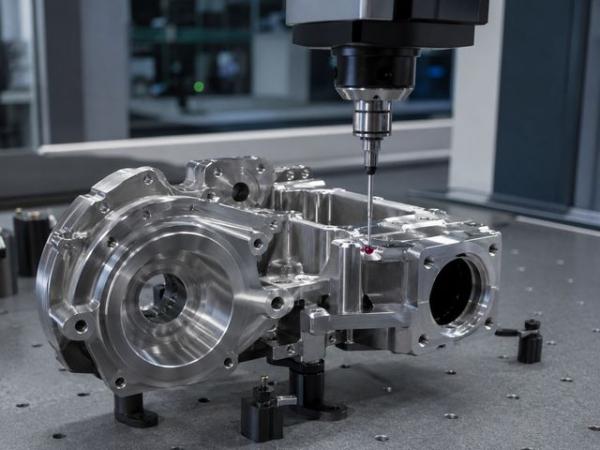

Для получения точных геометрических параметров используют 3D-сканеры, координатно-измерительные машины или ручные измерения штангенциркулем. В результате получают облако точек, которое переносят в CAD-программу для построения твердотельной модели.
Анализ материалов
Параллельно с измерением геометрии инженеры определяют химический состав материалов, твердость поверхности и способы термической обработки. Это нужно для подбора отечественных аналогов сплавов, если оригинальные материалы недоступны.
Разработка конструкторской документации
На основе собранных данных инженеры создают полный комплект чертежей и технологической документации. Документы содержат размеры, допуски, шероховатости поверхности и другие технические характеристики изделия.
Изготовление и испытания опытного образца
Финальный этап — производство прототипа по разработанным чертежам. Опытный образец проходит контроль качества и испытания в условиях, приближенных к реальной эксплуатации, чтобы выявить возможные отклонения от оригинала.
Инструменты и технологии обратного проектирования
Выбор инструментов зависит от сложности объекта и требуемой точности результата. Современные технологии реверс-инжиниринга позволяют работать даже со сложными сборками, у которых есть внутренние полости.
|
Инструмент
|
Задача
|
Особенность применения
|
|
3D-сканер (лазерный, структурированный свет)
|
Получение геометрии поверхности
|
Быстрее ручных измерений, высокая точность
|
|
Координатно-измерительная машина
|
Измерение точных механических деталей
|
Подходит для деталей с жесткими допусками
|
|
Компьютерный томограф
|
Исследование внутренних полостей и сборок
|
Не требует разборки устройства
|
|
Спектральный анализатор
|
Определение химического состава металла
|
Помогает подобрать аналог материала
|
После обработки данных инженеры создают параметрическую 3D-модель, которую можно дальше изменять и оптимизировать под конкретное производство.
Реинжиниринг компрессорного и насосного оборудования
Реинжиниринг деталей компрессорного и насосного оборудования включает несколько специфических операций. Процесс реинжиниринга здесь требует особой точности из-за высоких нагрузок и давлений, которые испытывают детали.
- 3D-сканирование и замеры деталей для получения точных геометрических параметров;
- Химический анализ для определения состава материалов рабочих поверхностей;
- Анализ шероховатости и твердости поверхностей, контактирующих с рабочей средой;
- Разработку конструкторской документации на основе собранных данных;
- Изготовление и испытание опытной партии деталей.
Такой подход применяется, в частности, для сухих газовых уплотнений, роторов и корпусных деталей турбокомпрессоров, где импортные компоненты сложно заменить без потери надежности.
Реинжиниринг vs ремонт и покупка нового оборудования
У предприятия обычно есть три пути решения проблемы устаревшего или недоступного оборудования: ремонт, покупка нового аналога или реинжиниринг. Ремонт не всегда возможен, если деталь изношена критично или запчасти сняты с производства.
Покупка нового оборудования требует больших вложений и часто зависит от зарубежных поставщиков. Реинжиниринг же позволяет создать собственный аналог детали или узла в кратчайшие сроки, используя существующий образец как основу для разработки.
Риски и ограничения метода
Несмотря на очевидные преимущества, у реинжиниринга оборудования есть ограничения, которые нужно учитывать до начала работ.
- Точность результата напрямую зависит от состояния исходного образца;
- Для сложных сборок с скрытыми элементами требуется дорогостоящее оборудование для сканирования;
- Некоторые уникальных материалы невозможно точно воспроизвести без доступа к оригинальной технологии плавки;
- Процесс реинжиниринга требует квалифицированных инженеров и времени на несколько этапов проверки.
Правильный подбор оборудования и методики измерения на старте помогает минимизировать эти риски и получить надежный результат.
Реальные результаты реинжиниринга на производстве
На практике реинжиниринг уже показал результаты на разных промышленных объектах. Например, крупные предприятия целлюлозно-бумажной промышленности заменили импортные комплектующие крупногабаритного оборудования весом более 50 тонн на отечественные аналоги, изготовленные методом обратного инжиниринга.
Для этого специалисты исследовали особенности деталей, определили составы металлов, выполнили замеры и построили трехмерную модель, а затем изготовили и испытали опытные образцы. Такой путь позволяет предприятиям сохранить непрерывность производственных процессов без остановки на время поиска нового поставщика.
Часто задаваемые вопросы
Чем реинжиниринг отличается от простого ремонта? Ремонт восстанавливает работоспособность существующей детали, а реинжиниринг создает новую документацию и аналог изделия для дальнейшего производства.
Можно ли применить реинжиниринг к любому промышленному оборудованию? Метод подходит для большинства механических устройств, но сложность и стоимость работ зависят от геометрии и материалов детали.
Сколько занимает реинжиниринг узла оборудования? Сроки зависят от сложности объекта: от нескольких дней для простых деталей до нескольких недель для сложных сборок.
